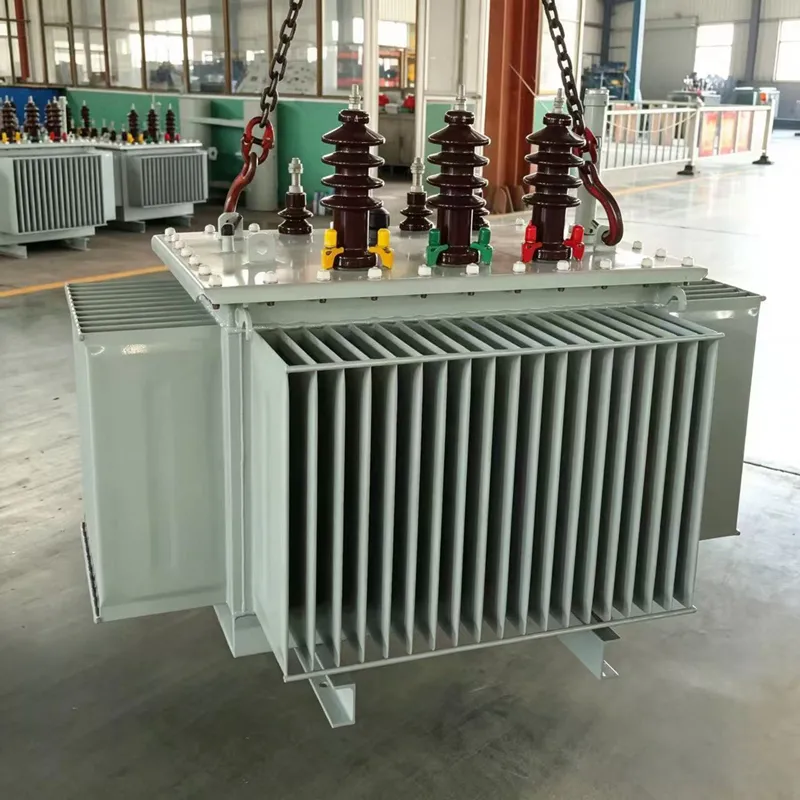

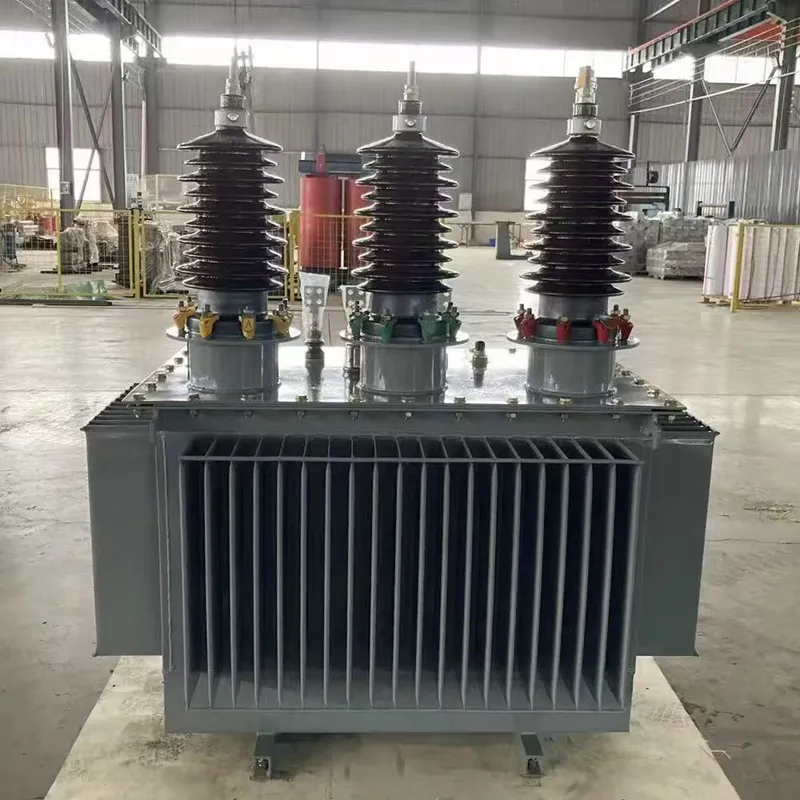

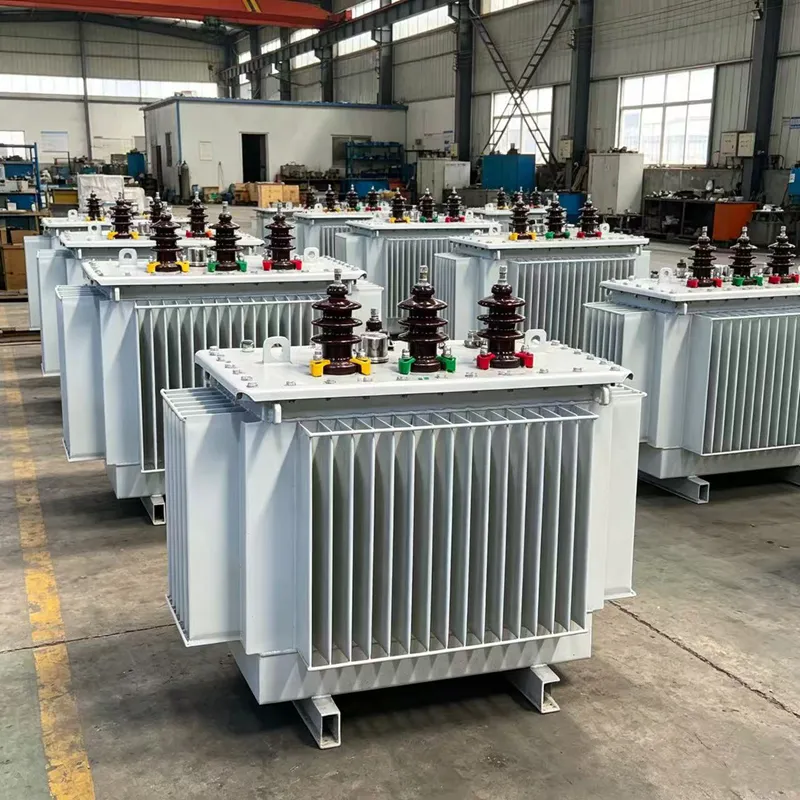

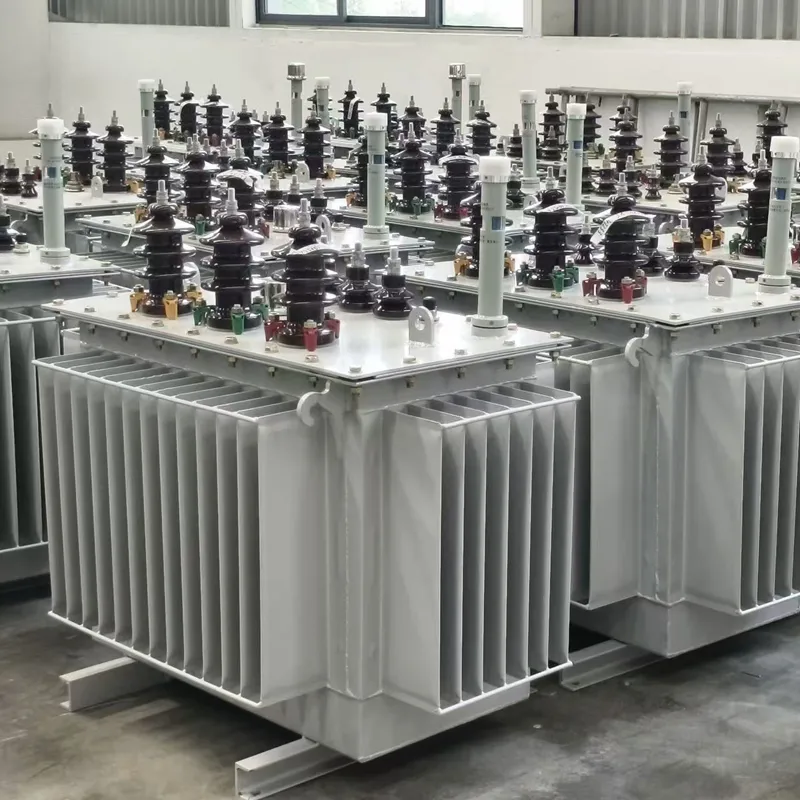

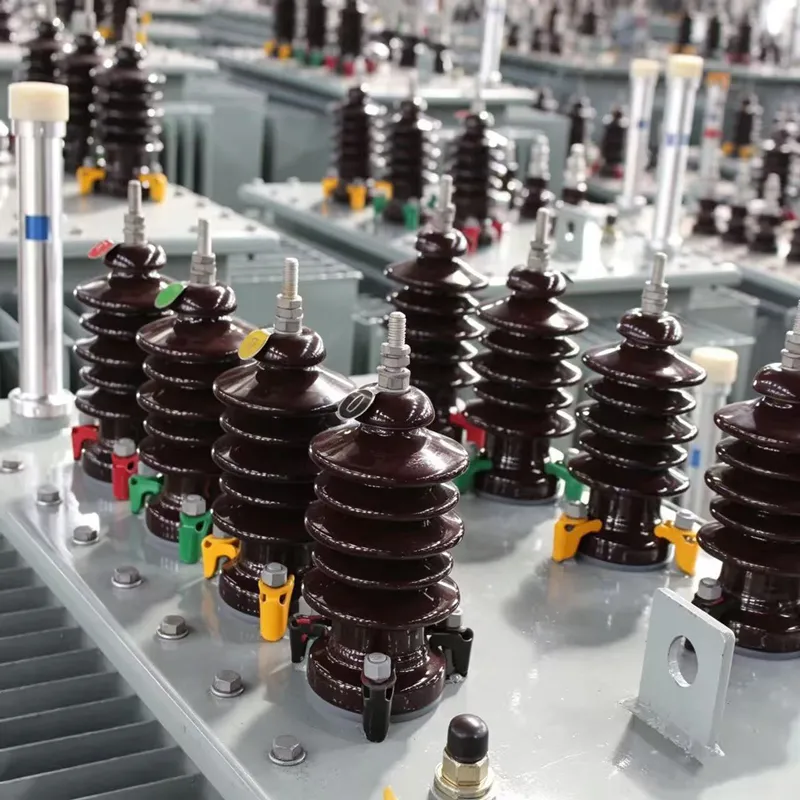

O Redway elétrico Transformador imerso em óleo trifásico de 50kVA é um transformador de distribuição compacto e energeticamente eficiente, projetado para redes de média tensão de 10kV, com saída de baixa tensão de 0,4kV. Fabricada em nossa unidade de produção de 20.000 m² em Shijiazhuang de acordo com o padrão IEC 60076-1, esta unidade foi projetada para serviço contínuo confiável em instalações externas de subestações montadas em postes, montadas em almofadas e no nível do solo em todo o mundo.
Esse Transformador imerso em óleo trifásico de 50kVA está disponível nos graus de perda S11 e S13, com opções de enrolamento de cobre ou alumínio, grupo vetorial Dyn11 ou Yyn0 e um comutador DETC padrão de ±2×2,5%. Cada unidade passa por um teste completo de rotina na fábrica antes do envio e é enviada com um relatório de teste assinado.
Tensão e capacidade personalizáveis de acordo com os requisitos.
| Perda Máxima em Carga e Perda Máxima Sem Carga de Transformadores com Frequência Nominal de 50 Hz |
| |
1ª série |
2ª série |
| Potência nominal |
Perda Máxima de Carga |
Perda máxima sem carga |
Perda Máxima de Carga |
Perda máxima sem carga |
| kVA |
(Unidade: polegada) |
(Unidade: polegada) |
(Unidade: polegada) |
(Unidade: polegada) |
| ≤25 |
900 |
70 |
600 |
63 |
| 50 |
1100 |
90 |
750 |
81 |
| 100 |
1750 |
145 |
1250 |
130 |
| 160 |
2350 |
210 |
1750 |
189 |
| 250 |
3250 |
300 |
2350 |
270 |
| 315 |
3900 |
360 |
2800 |
324 |
| 400 |
4600 |
430 |
3250 |
387 |
| 500 |
5500 |
510 |
3900 |
459 |
| 630 |
6500 |
600 |
4600 |
540 |
| 800 |
8400 |
650 |
6000 |
585 |
| 1000 |
10500 |
770 |
7600 |
693 |
| 1250 |
11000 |
950 |
9500 |
855 |
| 1600 |
14000 |
1200 |
12000 |
1080 |
| 2000 |
18000 |
1450 |
15000 |
1305 |
| 2500 |
22000 |
1750 |
18500 |
1575 |
| 3150 |
27500 |
2200 |
23000 |
1980 |
| Nota: Em alguns países, as regulamentações relevantes permitem valores de perda mais elevados para transformadores que estão fora do escopo aplicável desta tabela (como transformadores com faixas de derivação mais amplas, enrolamentos duplos de baixa tensão ou níveis de tensão mais elevados). |
Testes de fábrica – O que cada unidade passa antes do envio
A Redway Electric aplica um protocolo de teste de rotina obrigatório a todos Transformador imerso em óleo trifásico de 50kVAsaindo de nossas instalações em Shijiazhuang, totalmente alinhado com os requisitos da Cláusula 10 da IEC 60076-1:
Testes de rotina (cada unidade):
| Teste |
Referência Padrão |
Critério de Aceitação |
| Resistência do enrolamento (todas as derivações) |
CEI 60076-1 §10.2 |
Dentro de ±0,5% do valor calculado do projeto |
| Medição da relação de tensão |
CEI 60076-1 §10.3 |
Dentro de ±0,5% da relação nominal |
| Verificação de deslocamento de fase |
CEI 60076-1 §10.3 |
Dyn11/Yyn0 confirmado |
| Perda sem carga e corrente sem carga |
CEI 60076-1 §10.4 |
≤125W (S11) / ≤95W (S13) |
| Perda de carga e impedância de curto-circuito |
CEI 60076-1 §10.5 |
Dentro de ±10% dos valores especificados |
| Teste de tensão induzida |
CEI 60076-3 §12.3 |
2× tensão nominal, 60 segundos, sem quebra |
| Suportabilidade de fonte separada (HV) |
CEI 60076-3 §12.2 |
35kV CA, 60 segundos, sem avaria |
| Resistência de isolamento |
Medição de megômetro |
≥1.000 MΩ (referência 20°C) |
| Teste de pressão de vazamento de óleo |
Protocolo de fábrica |
Vazamento zero com sobrepressão de 0,05 MPa |
Testes de tipo (disponíveis mediante solicitação): Teste de aumento de temperatura (IEC 60076-2), teste de resistência ao impulso de raio (IEC 60076-3), teste de resistência a curto-circuito (IEC 60076-5) e medição de nível sonoro acústico (IEC 60076-10) podem ser organizados com testemunhas independentes de terceiros (SGS, Bureau Veritas, TÜV Rheinland) mediante solicitação do cliente.
A documentação completa do relatório de teste é emitida com cada remessa e está disponível em formato eletrônico (PDF) dentro de 24 horas após a conclusão do teste.
Aplicações típicas para a classificação de 50kVA
O Transformador imerso em óleo trifásico de 50kVA fica na extremidade inferior das classificações de transformadores de distribuição trifásicos, tornando-o a escolha padrão para aplicações que exigem redução confiável de 10kV a 0,4kV em densidades de carga mais baixas:
Eletrificação Rural e Agrícola A classificação de 50 kVA é o tamanho mais amplamente utilizado para pontos de distribuição a nível de aldeia em programas de electrificação rural em África, Sul e Sudeste Asiático e América Latina — onde as cargas ligadas são limitadas a iluminação, pequenos electrodomésticos, bombeamento de água e utilização comercial ligeira. A instalação montada em poste em linhas aéreas de 10kV existentes torna esta opção de infraestrutura de menor custo para estender o acesso à rede a comunidades dispersas.
Pequenos Edifícios Comerciais e Unidades Industriais Ligeiras Pequenas oficinas, postos de gasolina, pequenos hotéis, edifícios escolares, centros de saúde e instalações semelhantes com capacidades instaladas na faixa de 30–50kW (30–40kVA a 0,8 pf) são idealmente servidos por um Transformador imerso em óleo trifásico de 50kVA com reserva mínima de capacidade.
Fonte de alimentação temporária para canteiro de obras Distribuição temporária de 10kV para locais de construção que necessitam de fornecimento trifásico de BT para ferramentas, iluminação e pequenos equipamentos, onde uma unidade compacta montada em poste é a abordagem mais econômica e o transformador será realocado após a conclusão do projeto.
Pontos de coleta de microgeração solar fotovoltaica e eólica Instalações de energia renovável de pequena escala (solar fotovoltaico até ~35kWp) que requerem um ponto de ligação à rede desde a saída do inversor (normalmente 0,3–0,4kV) até à rede local de recolha de 10kV.
Subestações de backup da rede de espera e emergência Pontos de fornecimento de distribuição secundária em redes de distribuição de alimentação em anel ou em malha, onde um transformador de ponto normalmente aberto de pequena capacidade fornece caminhos de fornecimento de contingência durante interrupções na fonte primária.
Solicite uma Fábrica
Envie os requisitos do seu projetoe responderemos dentro de 24 horas com uma confirmação técnica completa e preços direto da fábrica para o seu Transformador imerso em óleo trifásico de 50kVA ordem.
Para obter a cotação mais precisa, forneça:
- Quantidade necessária
- Tensão primária (se diferente de 10kV)
- Tensão secundária (se diferente de 0,4kV)
- Frequência da rede (50 Hz ou 60 Hz)
- Tipo de instalação (montada em poste / montada em almofada / interna)
- Padrão aplicável (IEC/IEEE/código de rede local)
- Destino de entrega e Incoterms necessários
- Quaisquer condições ambientais especiais (altitude, temperatura, atmosfera corrosiva)
