Fabricante de transformadores de distribuição imersos em óleo trifásicos

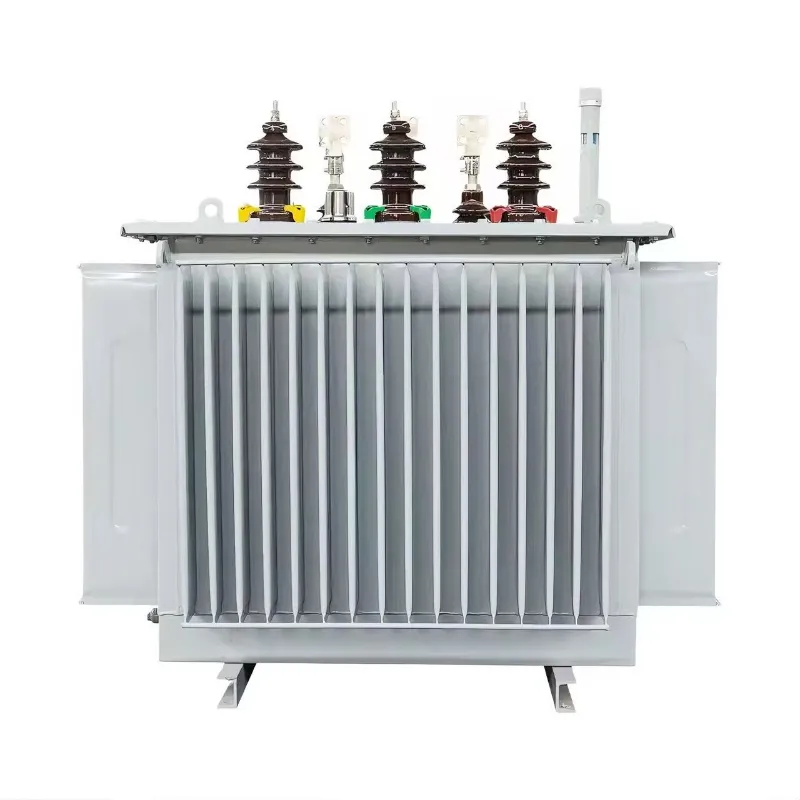

Transformador trifásico imerso em óleo

Atransformador imerso a óleo trifásicoé um componente central dos sistemas de distribuição de energia de média tensão. Consiste em três conjuntos de enrolamentos primário e secundário enrolados em torno de um núcleo laminado de aço de silício, todos dentro de um tanque de aço preenchido com óleo mineral de transformador. O óleo isolante cumpre duas funções simultâneas: fornece isolamento dielétrico entre os enrolamentos e os componentes metálicos, e atua como meio de transferência térmica que dissipa o calor gerado durante a operação para as aletas externas de resfriamento ou radiadores.

Comparado aos transformadores do tipo seco (resina fundida), otransformador imerso a óleo trifásicooferece maior tolerância à sobrecarga, maior vida útil em ambientes externos e melhor custo-benefício com capacidades médias a grandes (acima de 315kVA). Isso o torna o tipo de transformador dominante para subestações externas, distribuição rural montada em postes e aplicações industriais de redução de nível global.

A principal característica distintiva da Redway Electrictransformadores imersos em óleo trifásicosé o design de tanque corrugado totalmente vedado (hermeticamente selado) — eliminando o tanque conservador, prevenindo a oxidação do óleo pelo contato atmosférico e eliminando a necessidade de substituição periódica ou inspeções de manutenção do óleo.

Principais Características Estruturais e Vantagens de Fabricação

Tanque de óleo corrugado totalmente seladoNosso padrãotransformadores imersos em óleo trifásicosUse um tanque ondulado hermeticamente selado que expande e contrai elasticamente com variação térmica do óleo — eliminando completamente o tanque conservador. Isso impede que a umidade atmosférica e o oxigênio contenham o óleo do transformador, eliminando praticamente o envelhecimento do óleo e a degradação por oxidação. Resultado: operação sem manutenção por 15–20+ anos sob condições normais de serviço.

Núcleo de Aço Siliconado de Alta Qualidade com Laminação em Step-LapO núcleo trifásico é construído com aço de silício orientado por grãos laminados a frio e de alta permeabilidade (CRGO), cortado e empilhado usando tecnologia de junta step-lap. Isso reduz a corrente de magnetização, minimiza as perdas sem carga e reduz significativamente os níveis audíveis de ruído (tipicamente 45–58 dB, dependendo da potência) em comparação com a construção de junta de topo ou sem lap em degrau.

Processo de Enrolamento por Pressão de Vácuo (VPI)Tanto os enrolamentos de alta voltagem quanto de baixa tensão são processados por impregnação por pressão a vácuo (VPI) com verniz isolante após o enrolamento. Esse processo elimina vazios de ar no sistema de isolamento, aumenta a resistência dielétrica e a resistência à umidade — reduzindo diretamente o risco de falhas de descarga parcial em serviço.

Enrolamento de cobre ou alumínio — SelecionávelOs enrolamentos de cobre oferecem perdas resistivas menores, maior densidade de corrente e maior vida útil, sendo recomendados para projetos onde a eficiência energética e a confiabilidade a longo prazo são prioridades. Os enrolamentos de alumínio reduzem o peso unitário e o custo inicial, sendo adequados para projetos sensíveis ao orçamento onde o fator de carga é menor. Ambas as opções estão disponíveis em toda a faixa de capacidade.

Tecnologia proprietária de fixação de fios de alta tensãoA Redway Electric detém uma patente concessionária de modelo utilitário (Patente nº: ZL 2020 2 1536485.3, CNIPA) para nosso dispositivo de fixação de fios de alta tensão — uma inovação de design que fortalece a estabilidade do enrolamento sob forças de impulso de curto-circuito, melhorando diretamente a capacidade do transformador de suportar eventos de corrente de falha sem deformação mecânica interna.

Design do Radiador com Revestimento AnticorrosãoRadiadores externos de resfriamento são galvanizados a quente e revestidos com primer anticorrosivo antes da pintura final. Isso oferece proteção contra o clima confiável para instalações externas em ambientes úmidos, costeiros ou industriais onde a corrosão atmosférica é uma preocupação na vida útil.

Controle de Qualidade e Certificação

Cadatransformador imerso a óleo trifásicofabricado na unidade da Redway Electric em Shijiazhuang passa por um protocolo de teste rotineiro abrangente antes do envio, em total conformidade com a Cláusula 10 da IEC 60076-1:

Testes de rotina realizados em cada unidade:

Medição de resistência do enrolamento (conforme IEC 60076-1)
Verificação da razão de tensão e do deslocamento de fase
Medição de impedância de curto-circuito e perda de carga
Medição de corrente sem carga e sem carga
Teste de tensão induzida (teste dielétrico)
Teste de resistência à tensão de fonte separada (resistência de isolamento)
Inspeção de vazamento de óleo sob pressão

Testes de Tipo Disponíveis mediante Solicitação:

Teste de aumento de temperatura (IEC 60076-2)
Teste de impulso de raio (IEC 60076-3)
Teste de resistência a curto-circuito (IEC 60076-5)
Medição de nível sonoro (IEC 60076-10)

Certificações e Reconhecimento:

Sistema de Gestão de Qualidade ISO 9001
Conformidade CE (disponível para unidades destinadas à UE)
Designação de Empresa Nacional de Alta Tecnologia (China)
PME "Especializada, Refinada, Distinta e Inovadora" da Província de Hebei (Cert. No. SKX202508A2050001)
128+ certificados e patentes autorizados pela indústria
Patente do Modelo Utilitário CNIPA: ZL 2020 2 1536485.3

Relatórios completos de teste, documentação de teste de aceitação de fábrica (FAT) e arranjos de inspeção de terceiros (SGS, BV, TÜV) estão disponíveis mediante solicitação.

OEM e Capacidades de Personalização

Além do nosso catálogo padrão S11/S13, a Redway Electric cuida de engenharia personalizada completa paratransformadores imersos em óleo trifásicoscom requisitos não padrão:

Especificações Elétricas PersonalizadasQualquer razão de tensão, qualquer kVA nominal dentro da capacidade de produção, valores especiais de impedância, grupo vetorial específico (Yd1, Yd11, YNd11, Yy0, etc.), faixa personalizada de trocador de derivações (DETC ou OLTC).

Requisitos Mecânicos e Estruturais PersonalizadosDimensões especiais do tanque para acomodar baias de subestação existentes, terminação de caixa de cabo vs. bucha de bucha, ferragens ao nível do solo vs. montagem em poste, configuração de resfriamento ONAN/ONAF/OFAN, disposição bidirecional do radiador para espaços restritos de instalação.

Versões de Ambientes Especiaisprojetos de alta altitude (1.000m–4.500m) desclassificados com isolamento aprimorado; versões de clima tropical com revestimento anticorrosivo reforçado; versões para frio extremo (classificadas para −40°C) para mercados de clima do norte; versões à prova de poeira e com buchas seladas para ambientes de mineração e industriais.

Marca White-Label / OEMServiço completo de marca branca para distribuidores e contratados EPC — placa personalizada, pintura de marca e documentação na identidade da sua empresa.

Prazos de Entrega (Produção Padrão):Catálogo padrão 50kVA–315kVA: 10–15 dias úteis 400kVA–1.250kVA catálogo padrão: 15–20 dias úteis 1.600kVA–2.500kVA catálogo padrão: 20–30 dias úteis Unidades projetadas sob medida: 30–50 dias úteis

Como Selecionar o Transformador Trifásico Imerso em Óleo Correto

Engenheiros de compras avaliandotransformadores imersos em óleo trifásicosdeve confirmar os seguintes parâmetros antes de solicitar uma cotação:

Passo 1 — Definir Requisitos de CargaCalcule a carga total conectada em kW, aplique um fator de demanda e um fator de potência (tipicamente 0,8–0,9 para cargas industriais) para determinar o kVA necessário. Aplique uma reserva de capacidade de 15–20% para o crescimento futuro da carga.

Passo 2 — Confirmar os Níveis de Tensão da RedeIdentifique o nível de tensão primária (MV): 6kV, 10kV, 11kV, 22kV, 33kV ou 35kV. Identifique a tensão de distribuição secundária (LV) necessária: 380V, 400V, 415V ou 433V.

Passo 3 — Especificar o Ambiente de InstalaçãoDentro de casa ou externamente? Montado em postes, em almofada ou no nível do chão? Altitude acima do nível do mar? Temperatura ambiente mínima/máxima? Presença de atmosfera corrosiva, poeira ou gás explosivo?

Passo 4 — Escolha o Grau de Perda (S11 / S13 / S15)Considere as horas anuais de funcionamento do transformador e a tarifa local de eletricidade. Para instalações de alto ciclo de serviço, a economia de energia a longo prazo das unidades S13 ou S15 normalmente supera o custo de capital mais alto dentro de 3 a 5 anos.

Passo 5 — Confirmar o Padrão AplicávelIEC 60076 (na maioria dos mercados internacionais), GB 1094 (doméstico na China), IEEE C57 (América do Norte) ou padrão nacional local? Especifique a convenção de grupo vetorial (Dyn11 é padrão para distribuição europeia de 4 fios trifásica; Yyn0 para alguns mercados asiáticos).

Envie sua folha de cálculo de carga ou especificação do projeto — nossos engenheiros responderão em até 24 horas com uma proposta técnica completa e uma cotação direta da fábrica.
